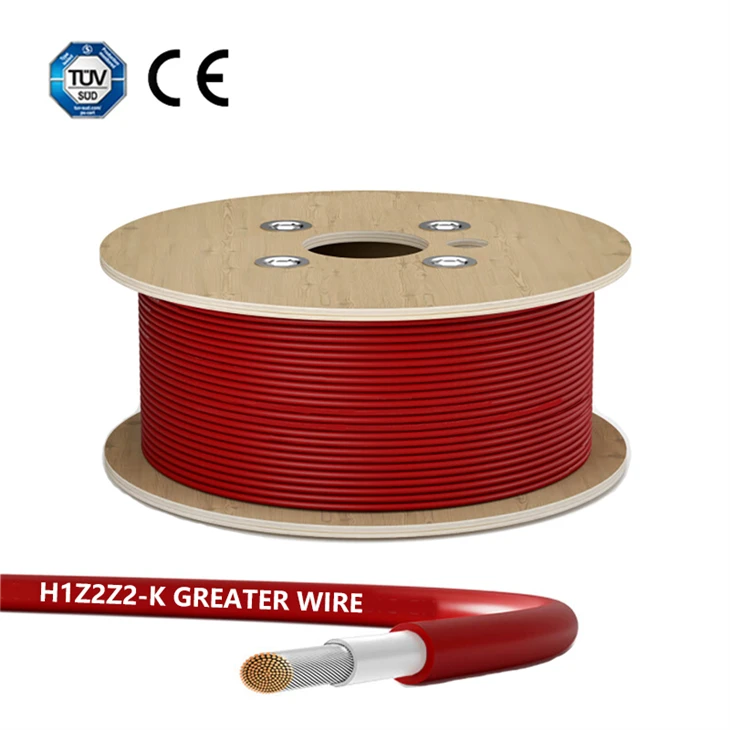

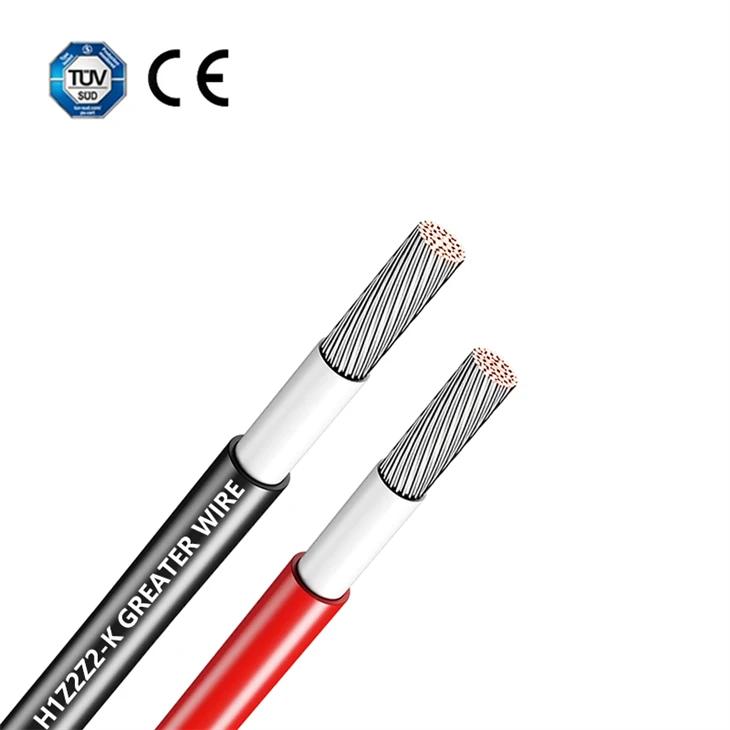

Cablul solar TUV 10mm DC H1Z2Z2-K este o soluție de înaltă calitate, fiabilă, concepută pentru sistemele de energie solară. Fabricat în Guangdong, China, acest cablu respectă cele mai înalte standarde din industrie, acoperind atât configurațiile cu un singur nucleu, cât și cu două nuclee. Cablul dispune de straturi de izolație cu coduri de culoare, asigurând o instalare sigură și simplă: cablurile roșii sunt destinate tensiunii CC pozitive (+), în timp ce cablurile negre sunt utilizate pentru tensiunea CC negativă (-). Certificat TUV & UL, garantând conformitatea cu standardele internaționale. Izolația dublă asigură protecție împotriva stresului mediului. Proiectat pentru conexiuni stabile, reducând nevoia de întreținere frecventă.
Aplicație
Cablul solar de 10 mm DC H1Z2Z2-K este evaluat pentru tensiuni DC nominale de până la 1,5 KV (între conductor la conductor sau conductor la pământ), ceea ce îl face ideal pentru o gamă largă de aplicații solare. Se mândrește cu izolație dublă, potrivită pentru mediile exterioare dure, oferind o conexiune stabilă și durabilă care minimizează costurile de întreținere.
Caracteristică
Certificare: TUV/UL
Standard: lEC 62930 / EN 50618:2014 / UL4703
Conductor: Clasa 5 (flexibil) din cupru cositorit, bazat pe EN 60228 și IEC 60228
Manta izolatie si manta: poliolefina reticulata
Tensiune nominală: DC 1500V (între conductori și între conductor și pământ), CA Uo/U: 1,0/1,0 KV
Clasa de aplicare: A
Clasa de protectie: II
Performanta la apa: AD7
Tensiune de testare: 6500V, 50Hz, 10Min
Performanța la foc: nepropagarea flăcării pe baza UNE-EN 60332-1 și IEC 60332-1
Evaluare de temperatură -40 grade -90 grade
Temperatura maximă: 120 de grade
Certificare TUV/UL
Nr.conductor: Single Core / Twin Core
Certificare
Produsele noastre au obținut diverse certificări internaționale prestigioase, inclusiv TUV, UL, EU CPR, CE, ROHS și altele.
Pachet
Linie de producție
Producătorul Greater Wire este echipat cu echipamente de producție avansate pentru fabricarea conductoarelor, aplicarea materialelor izolatoare, extrudarea mantalelor și asamblarea conectorilor. Fabricile folosesc de obicei materiale și tehnici de înaltă calitate pentru a asigura performanța electrică, durabilitatea și siguranța cablului. Echipamentele automate de producție au o precizie de până la 0,002 mm, iar toate produsele sunt inspectate 100% și marcate digital. Trecem printr-un control strict al calității și teste pentru a ne asigura că cablurile fotovoltaice respectă standardele internaționale și locale. Aceste teste pot include teste de performanță electrică, teste de performanță ignifuge, teste de rezistență la intemperii și teste de rezistență la tracțiune.
Caz
Partener
FAQ
Î: Ce dimensiune de cablu pentru panoul solar de 100 W?
Pentru distanțe de până la 5 metri (16 picioare), un cablu 12 AWG (aproximativ 4 mm²) este în general suficient. Această dimensiune minimizează căderea de tensiune și poate gestiona eficient curentul generat de panoul de 100 W.
Distanță medie (5 până la 10 metri / 16 până la 33 picioare):
Pentru distanțe mai mari, cum ar fi 5 până la 10 metri (16 până la 33 picioare), este posibil să aveți nevoie de un cablu de 10 AWG (aproximativ 6 mm²). Acest cablu mai gros va reduce căderea de tensiune pe distanța extinsă, asigurând un transfer eficient de putere.
Distanță lungă (peste 10 metri / 33 picioare):
Pentru distanțe mai mari de 10 metri (33 picioare), luați în considerare utilizarea unui cablu 8 AWG (aproximativ 10 mm²) pentru a minimiza pierderile.
Î: Ce dimensiune a cablului panoului solar?
Î: Din ce este făcut cablul solar?
R: 1. Material conductor: cuprul cositorit și cuprul sunt cele mai comune materiale utilizate pentru conductorii în cablurile solare datorită conductibilității și flexibilității electrice excelente. Aluminiul este mai puțin comun, dar poate fi folosit în unele aplicații.
2. Material de izolare: Cablurile solare sunt izolate cu polietilenă reticulata (XLPE), care oferă proprietăți excelente de izolare, rezistență la UV și durabilitate. De asemenea, clorura de polivinil (PVC) este utilizată în unele cabluri, deși mai puțin obișnuită pentru aplicații în aer liber datorită rezistenței și durabilității UV mai scăzute în comparație cu XLPE.
3. Material manta exterioară: XLPO Oferă flexibilitate și durabilitate ridicate, potrivite pentru medii în aer liber și dure. De asemenea, clorură de polivinil (PVC) oferă o protecție bună, dar este mai puțin utilizată pentru aplicații în aer liber, în comparație cu XLPO.
Î: Cum se calculează dimensiunea cablului solar?
Pentru a calcula dimensiunea adecvată a cablului solar, trebuie să luați în considerare factori precum curentul pe care îl va transporta cablul, distanța pe care trebuie să o parcurgă electricitatea, tensiunea sistemului și căderea de tensiune acceptabilă.
1. Determinați curentul:
Curent (I): Puteți calcula curentul pe baza puterii nominale a panoului solar și a tensiunii sistemului.
Formula: I=PVI=VP
P: Puterea panoului solar (în wați)
V: tensiunea sistemului (în volți)
Exemplu: pentru un panou solar de 300 W într-un sistem de 24 V: I=300W24V=12.5AI=24V300W=12.5A
2. Calculați căderea de tensiune:
Căderea de tensiune: este esențial să mențineți căderea de tensiune sub un anumit procent (de obicei 3% sau mai puțin) pentru a asigura o funcționare eficientă.
Formula căderii de tensiune: Căderea de tensiune=2×L×I×R1000Căderea de tensiune=10002×L×I×R
L: lungime unidirecțională a cablului (în metri)
I: curent (în amperi)
R: Rezistența cablului pe unitate de lungime (în ohmi pe metru)
Rezistența cablului poate fi găsită în specificațiile cablului. Pentru cablurile de cupru, rezistența este de obicei de aproximativ 0,017 ohm·mm²/m.
3. Selectați dimensiunea cablului:
Pe baza curentului și a căderii de tensiune acceptabile, alegeți o dimensiune a cablului care are o rezistență suficient de scăzută pentru a menține căderea de tensiune în limite acceptabile.
Instrucțiuni privind dimensiunea cablului: utilizați o diagramă cu dimensiunile cablului sau un calculator care corespunde cerințelor dumneavoastră specifice. Pentru majoritatea aplicațiilor, dimensiunile obișnuite și valorile nominale maxime de curent corespunzătoare pot fi găsite în tabelele din industrie.
4. Folosiți un Calculator de dimensionare a cablurilor (opțional):
Calculatoare online: mai multe calculatoare online pot ajuta la determinarea dimensiunii cablului pe baza parametrilor de intrare, cum ar fi tensiunea, curentul, distanța și căderea de tensiune acceptabilă.
