Pe măsură ce cererea globală de energie regenerabilă crește, energia solară a fost utilizată pe scară largă în case, întreprinderi și industrii ca sursă importantă de energie ecologică. Sistemele fotovoltaice solare transformă energia solară în energie electrică prin panouri solare (module PV), oferind utilizatorilor o energie curată și durabilă. Proiectarea și instalarea sistemelor de energie solară implică mai multe componente cheie, printre care cablurile solare și firele solare joacă un rol vital. Aceștia sunt responsabili de transmiterea energiei electrice de la panouri solare la invertoare, sisteme de stocare a bateriilor și echipamente de încărcare pentru a asigura funcționarea eficientă și sigură a sistemelor fotovoltaice.
Când alegeți cabluri adecvate, mulți utilizatori pot întreba: Ce cabluri sunt potrivite pentru panouri solare? Se pot folosi firele obișnuite în loc de cabluri solare dedicate? Acest articol va explora în detaliu tipurile de cabluri utilizate în panourile solare, inclusiv principiile lor de lucru, caracteristicile, criteriile de selecție etc., pentru a vă ajuta să faceți alegerea corectă.
1. Definiția cablului solar șiSârmă solară
1.1 Cablu solar
Cablurile solare sunt cabluri concepute special pentru sistemele fotovoltaice solare pentru a conecta panouri solare, invertoare, baterii și alte echipamente. Proiectarea cablurilor solare trebuie să țină seama de condițiile dure din mediul exterior, cum ar fi radiațiile UV, temperatura ridicată, umiditatea, spray -ul de sare etc., astfel încât, de obicei, folosește materiale rezistente la temperaturi ridicate, rezistente la UV și rezistente la coroziune. Cablurile fotovoltaice nu sunt necesare numai pentru a avea proprietăți electrice bune, dar trebuie să aibă o durată de viață lungă și o rezistență excelentă la intemperii.
Tensiunile standard obișnuite ale cablurilor solare sunt 300V, 600V, 1000V și 1500V, care sunt potrivite pentru sisteme fotovoltaice de dimensiuni diferite.
1,2 Sârmă solară
Firurile solare se referă de obicei la firele utilizate pentru a conecta diferitele componente din sistemul fotovoltaic. De asemenea, pot face parte din cabluri solare, dar mai frecvent sunt fire sau cabluri unice. Aceste fire sunt utilizate în sisteme de joasă tensiune sau ca cabluri de conectare din sistem și, de obicei, necesită o conductivitate ridicată și o izolație suficientă pentru a asigura o transmitere lină a energiei electrice.
Principala funcție a firelor solare este de a transmite curentul generat de panouri solare către invertoare sau sisteme de stocare.
2. Principiul de lucru al cablurilor solare
Principiul de lucru al cablurilor solare este similar cu alte tipuri de cabluri, transmitând în principal curentul și tensiunea. Cu toate acestea, deoarece tensiunea și curentul generat de panourile solare sunt transmise pe distanțe lungi, cablurile solare trebuie să fie extrem de sigure și durabile pentru a evita scurtcircuite, scurgeri de curent și alte probleme sub sarcini electrice grele.
Curentul în sistemele fotovoltaice este de obicei curent direct (DC), astfel încât cablurile solare trebuie să poată transmite în mod stabil DC. Pe măsură ce scara sistemelor solare crește, tensiunea și curentul vor crește, ceea ce necesită ca cablurile să aibă o tensiune suficientă capacitate de transport și conductivitate.
3. Caracteristicile cheie ale cablurilor solare
Pentru a face față provocărilor unice în sistemele fotovoltaice solare, cablurile solare trebuie să aibă următoarele caracteristici cheie:
3.1 Capacitate de transport de înaltă tensiune
Gama de tensiune a sistemelor fotovoltaice variază de obicei de la 12V la 1500V, în special în sisteme fotovoltaice comerciale mari sau industriale, tensiunea poate fi de până la 1500V. Pentru a asigura o transmisie de energie sigură, cablurile solare trebuie să aibă o capacitate de transport de înaltă tensiune, iar cablurile cu tensiuni nominale de 600V, 1000V și 1500V sunt de obicei utilizate pentru a se adapta la sisteme cu cerințe de tensiune diferite.
3.2 Rezistență la temperatură ridicată
Cablurile solare trebuie să fie expuse la lumina soarelui, astfel încât rezistența la temperatură ridicată este esențială. Materialul de izolare al cablurilor solare poate rezista de obicei la un interval de temperatură de grad -40 la +90, asigurându -se că acestea pot funcționa corect în condiții climatice extreme.Cabluri PVAdesea, utilizați materiale precum polietilena reticulată (XLPE) pentru a se asigura că cablurile nu vor îmbătrâni sau se va topi în medii la temperaturi ridicate.
3.3 Rezistență UV
De obicei, cablurile solare trebuie instalate în aer liber și expuse la raze UV pentru o lungă perioadă de timp. Dacă cablul nu este rezistent la UV, acesta va îmbătrâni rapid și va determina ruperea tecii de cablu, afectând transmiterea puterii și, eventual, provocând defecțiuni electrice. Prin urmare, materialul de teacă exterior al cablurilor solare folosește de obicei polietilenă rezistentă la UV (PE) sau polietilenă reticulată (XLPE), care poate rezista efectiv la efectele razelor UV și poate prelungi durata de viață a cablului.
3.4 Rezistență la coroziune
Cablurile solare trebuie să aibă, de asemenea, o bună rezistență la coroziune, în special la litoral sau în zone cu umiditate grea. Impactul substanțelor corozive, cum ar fi spray -ul de sare, ploile acide și substanțele chimice pe cabluri poate provoca deteriorarea cablului sau degradarea performanței izolației. Prin urmare, cablurile solare folosesc adesea materiale speciale de teacă pentru a îmbunătăți rezistența la coroziune a cablurilor și pentru a se asigura că pot funcționa stabil și pentru o lungă perioadă de timp în medii dure.
3.5 Flexibilitate și durabilitate
Cablurile solare trebuie să aibă o flexibilitate bună și o rezistență la tracțiune pentru o instalare și întreținere ușoară. Ei trebuie să poată rezista la îndoire și întindere repetată fără a se rupe. Mai ales atunci când instalați tablouri de panouri solare, cablurile trebuie să se îndoaie și să se întindă pe un teren neuniform sau în diferite unghiuri, astfel încât flexibilitatea și durabilitatea sunt foarte importante.
4. Tipuri de cabluri solare
În funcție de nevoile diferitelor aplicații, cablurile solare comune de pe piață includ în principal următoarele:

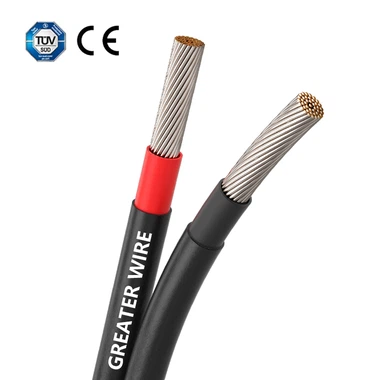

4.1 Cablu cu un singur miez
Cablul cu un singur miez este cel mai utilizat tip de cablu în sistemele fotovoltaice și este utilizat în principal pentru transmisia curentului DC. Este format dintr -un conductor și un strat de izolare și este potrivit pentru conexiuni între dispozitive precum panouri, invertoare și sisteme de stocare a bateriilor. Cablul cu un singur miez este de obicei utilizat în sisteme de tensiune joasă sau medie și are o bună flexibilitate și durabilitate.
4.2 Cablu de miez dublu
Cablurile de miez gemene constau din doi conductori și sunt potrivite pentru scenarii în care este necesară transmisia curentului bidirecțional. De obicei, sunt utilizate pentru transmiterea puterii de curent alternativ sau în anumite sisteme fotovoltaice specifice, cum ar fi sisteme care trebuie să conecteze bateriile și încărcările.
4.3 Cablu dublu izolat
Pentru a îmbunătăți siguranța, cablurile duble izolate adaugă un strat suplimentar de izolare la cablurile tradiționale. Acest tip de cablu poate preveni eficient scurgerea curentă și poate asigura siguranța în timpul transmisiei de energie. Cablurile izolate duble sunt o alegere ideală pentru sisteme de înaltă tensiune sau de încărcare ridicată.
5. Criterii de selecție pentru cabluri solare
Există mai mulți factori cheie de luat în considerare atunci când selectați cabluri solare. Iată câteva dintre principalele criterii:
5.1 Tensiunea și cerințele curente
În primul rând, cablul solar selectat trebuie să poată îndeplini tensiunea și cerințele curente ale sistemului. Pentru sistemele fotovoltaice mici pentru locuințe, se folosesc de obicei cabluri cu o tensiune nominală de 300V până la 600V, în timp ce sistemele comerciale sau industriale mari pot necesita cabluri cu un rating de tensiune de 1000V sau mai mare.
5.2 Factorii de mediu
În funcție de mediul de instalare, este foarte important să alegeți cablul solar potrivit. Dacă sistemul este situat în aer liber sau într-o zonă de pe litoral, cu lumina directă a soarelui, trebuie selectate cabluri care sunt rezistente la UV, rezistente la coroziune și rezistente la temperaturi ridicate. Pentru instalații sau sisteme interioare în medii ușoare, pot fi selectate cabluri fotovoltaice obișnuite.
5.3 Lungimea cablului și specificațiile
Lungimea cablului solar afectează, de asemenea, pierderea de energie și eficiența generală a sistemului. Când transmiteți pe distanțe lungi, alegerea unui cablu cu o secțiune transversală mai mare poate reduce pierderea de curent. De obicei, secțiunea transversală a cablurilor fotovoltaice este de 4mm², 6mm², 10mm² etc., care este determinată în funcție de cerințele reale de curent și de tensiune.
5.4 Certificare de siguranță
Alegeți cabluri solare cu certificări internaționale de siguranță (cum ar fi TUV, UL, etc.) pentru a asigura siguranța cablurilor sub tensiune înaltă, temperatură ridicată și alte condiții dure. Cablurile cu aceste certificări îndeplinesc standarde stricte de calitate și siguranță și pot reduce eficient riscurile de incendiu, scurtcircuit etc.
