Pe măsură ce cererea globală de energie regenerabilă crește, energia solară a devenit una dintre cele mai populare surse de energie curată și este utilizată pe scară largă în case, întreprinderi și industrii. Atunci când construiți și instalați un sistem fotovoltaic solar (sistem PV), alegerea nivelului de tensiune potrivit, cablul solar și firul solar este esențială pentru a asigura o funcționare eficientă și sigură a sistemului. Gama de tensiune a unui sistem fotovoltaic depinde de obicei de scenariul de mărime, proiectare și aplicație al sistemului. Acest articol va explora în detaliu nivelurile comune de tensiune ale sistemelor fotovoltaice și va analiza cum să alegeți cablurile și firele solare potrivite pe baza cerințelor de tensiune.
1. Prezentare generală a nivelurilor de tensiune ale sistemelor fotovoltaice
Tensiunea unui sistem fotovoltaic se referă la tensiunea transmisă de la panouri solare (module PV) către invertoare, plăci de distribuție și alte componente electrice. Atunci când selectați cabluri și fire PV, este important să înțelegeți nevoile și aplicațiile diferitelor niveluri de tensiune. Sistemele fotovoltaice solare folosesc, în general, următoarele trei niveluri de tensiune:
Sistem de joasă tensiune (12v - 48 v)
Sistem de tensiune medie (60V - 600 v)
Sistem de înaltă tensiune (1000V - 1500 v)
Fiecare sistem de tensiune corespunde diferitelor scale de aplicații solare, de la sisteme mici de uz casnic la sisteme comerciale și industriale la scară largă, necesitând diferite proiecte de cablu și configurații electrice.
2.. Joasă tensiuneSisteme fotovoltaice (12V - 48V)
Sistemele de joasă tensiune sunt adesea utilizate pentru sisteme solare mici off-grid, în special în aplicațiile din case și zone îndepărtate. Tensiunea unor astfel de sisteme este de obicei de 12V, 24V sau 48V, iar aceste sisteme sunt caracterizate prin utilizarea de panouri solare mai mici și dispozitive cu putere redusă, cum ar fi stocarea bateriei mici și încărcările DC.
2.1 Caracteristicile sistemelor de joasă tensiune
Domeniul de aplicare:Sistemele fotovoltaice de joasă tensiune sunt utilizate pe scară largă în sistemele de iluminat pentru locuințe, sisteme de alimentare în afara rețelei, aparate mici sau aplicații de încărcare.
Baterie și încărcare:Sistemele de joasă tensiune sunt de obicei echipate cu baterii cu plumb de 12V sau 24V (sau alte tipuri de dispozitive de depozitare) și au o sarcină mică.
Selectarea tensiunii:Sistemele 12V sunt de obicei utilizate pentru dispozitive mici și surse de alimentare de urgență, iar sistemele de 24V și 48V sunt utilizate pentru aplicații care necesită o putere mai mare.
2.2 Cerințe de cablu pentru sisteme fotovoltaice de joasă tensiune
Deși tensiunea sistemelor de joasă tensiune este mai mică, este totuși necesar să selectați cabluri solare adecvate pentru a asigura siguranța și stabilitatea. În general, selecția ** cablu solar (cablu solar) și fir solar (sârmă solară) ** trebuie să ia în considerare următorii factori:
Material conductor:Materialele comune de conductor de cablu în sistemele de joasă tensiune sunt cupru sau aluminiu. Cablurile de cupru oferă o conductivitate mai mare, dar sunt relativ costisitoare, în timp ce cablurile din aluminiu au avantaje pentru costuri.
Tensiunea nominală a cablurilor:Este foarte important să alegeți cabluri cu niveluri de tensiune adecvate. De exemplu, un sistem de 12V necesită o tensiune nominală cu cablu cu cel puțin 20% mai mare decât tensiunea sistemului, iar cablurile sunt evaluate la 30V, 50V sau mai mari sunt de obicei selectate.
Cablurile comune de sistem de joasă tensiune sunt evaluate la 300V sau 600V. Aceste cabluri au, de obicei, o rezistență UV bună, rezistență la îmbătrânire și rezistență la coroziune și sunt potrivite pentru medii în aer liber.
3.Sisteme fotovoltaice (60V - 600V)
Sistemele medii de tensiune sunt de obicei utilizate în sisteme fotovoltaice rezidențiale, comerciale și mici industriale. În aceste sisteme, tensiunea panourilor solare este în general între 60V și 600V. Pentru aceste sisteme, cerințele de tensiune sunt mai mari, astfel încât trebuie selectate cabluri speciale pentru a asigura eficiența și siguranța transmisiei de energie.
3.1 Caracteristicile sistemelor de tensiune medie
Domeniul de aplicare:Sistemele de tensiune medie sunt utilizate în mod obișnuit în sistemele solare rezidențiale pe acoperiș, sisteme fotovoltaice de generare a energiei în clădiri comerciale sau parcuri industriale.
Scara sistemului:Panourile și invertoarele acestor sisteme rezistă, în general, la tensiuni de operare mai mari pentru a îmbunătăți eficiența transmisiei de energie.
Cerințe de invertor:Aceste sisteme folosesc de obicei invertoare de 600V, care sunt potrivite pentru aplicațiile în care puterea DC este transformată în alimentarea AC și transmise în rețea.
3.2 Cerințe de cablu pentru sisteme fotovoltaice de tensiune medie
Pentru sistemele de tensiune medie, selecția cablurilor fotovoltaice este mai solicitantă decât cea a sistemelor de joasă tensiune, incluzând în principal următoarele aspecte:
Evaluare de tensiune:Este esențial să selectați tensiunea corespunzătoare a cablului. Pentru sistemele de la 60V la 600V, tensiunea nominală a cablului este de obicei 600V, 1000V sau mai mare.
Rezistența la temperatură:Datorită tensiunii ridicate ale sistemului, rezistența la temperatură ridicată a cablului este deosebit de importantă. Cablurile potrivite pentru aceste sisteme au de obicei un interval de temperatură de grad -40 la gradul +90.
Material de teacă exterioară:Teaca exterioară a cablului trebuie să fie rezistentă la UV, coroziune chimică și îmbătrânire și este de obicei fabricată din materiale precum polietilenă reticulată (XLPE).

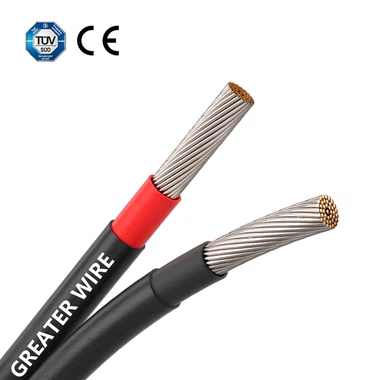

Cablurile fotovoltaice folosesc de obicei straturi de izolare dublă pentru a se asigura că curentul nu se scurge în condiții de înaltă tensiune, asigurând astfel siguranța sistemului.
4. Sisteme fotovoltaice de înaltă tensiune (1000V - 1500 v)
Sistemele fotovoltaice de înaltă tensiune sunt potrivite pentru centralele solare comerciale și industriale pe scară largă, în special tablourile fotovoltaice montată la sol. Grupurile de panouri solare din aceste sisteme sunt de obicei conectate în serie pentru a crește tensiunea de ieșire pentru a satisface nevoile mai mari de transmisie de energie. Gama de tensiune a sistemelor de înaltă tensiune este de obicei de la 1000V la 1500V.
4.1 Caracteristicile sistemelor de înaltă tensiune
Domeniul de aplicare:Sistemele de înaltă tensiune sunt utilizate pe scară largă la centralele solare pe scară largă, instalații comerciale de generare a energiei fotovoltaice și sisteme fotovoltaice din fabrică.
Configurarea panoului:Pentru a îmbunătăți eficiența transmisiei de energie, aceste sisteme folosesc grupuri de panouri solare mai mari și necesită adesea utilizarea invertoarelor de înaltă tensiune (cum ar fi invertoare 1000V sau 1500V).
Transmiterea puterii pe distanțe lungi: Sistemele de înaltă tensiune sunt mai eficiente în transmisia pe distanțe lungi și pot reduce pierderile de energie, astfel încât acestea sunt adesea utilizate în proiecte fotovoltaice care necesită transmisie pe distanțe lungi.
4.2 Cerințe de cablu pentru sisteme fotovoltaice de înaltă tensiune
Pentru sistemele fotovoltaice de înaltă tensiune, proiectarea cablurilor și firelor solare trebuie să îndeplinească standarde stricte pentru a asigura siguranța și stabilitatea pe termen lung a sistemului. Principalele cerințe includ:
Evaluare de tensiune:Pentru sistemele fotovoltaice cu un interval de tensiune de la 1000V la 1500V, tensiunea nominală a cablului este de obicei 1000V sau 1500V pentru a se asigura că cablul poate rezista la transmiterea acestor tensiuni mari.
Rezistență la temperatură ridicată și rezistență la coroziune:Cablurile pentru sistemele de înaltă tensiune trebuie să aibă o rezistență mai puternică la temperatură și o rezistență la coroziune, deoarece cablurile vor fi expuse la factori naturali, cum ar fi lumina soarelui, ploaia, vântul și nisipul. Materialul exterior al cablului este de obicei confecționat din polietilenă reticulată (XLPE) sau polietilenă (PE) cu rezistență la temperatură ridicată, rezistență la UV și rezistență la coroziune chimică.
Proiectare dublă izolație:Pentru a asigura transmiterea în siguranță a curenților de înaltă tensiune, cablurile adoptă de obicei un design de izolare dublă pentru a se asigura că curentul nu se va scurge și va oferi o protecție suplimentară pentru siguranță.

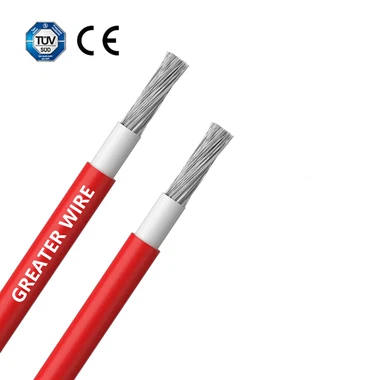

5. Cum să alegeți un cablu solar adecvat?
Alegerea cablului solar potrivit este esențială pentru a asigura funcționarea corectă a sistemului dvs. de PV, în special având în vedere cerințele diferitelor niveluri de tensiune. Iată câțiva factori importanți de luat în considerare atunci când alegeți un cablu solar:
5.1 Nivelul de tensiune al cablului
În primul rând, trebuie să alegeți cablul corespunzător pe baza tensiunii de funcționare a sistemului dvs. fotovoltaic. Dacă tensiunea sistemului este scăzută (cum ar fi 12V sau 48V), puteți alege un cablu potrivit pentru tensiune joasă; Dacă tensiunea sistemului este ridicată (cum ar fi 600V sau 1000V), trebuie să alegeți un cablu care să reziste la tensiuni mai mari.
5.2 Material de cablu
Materialele conductoare comune pentru cablurile fotovoltaice includ cupru și aluminiu. Cablurile de cupru sunt utilizate pe scară largă în sisteme de înaltă eficiență datorită conductivității lor excelente, în timp ce cablurile din aluminiu sunt mai ușoare și potrivite pentru aplicații cu costuri mai mici.
5.3 Rezistență la temperatură ridicată și UV
Deoarece sistemele PV sunt de obicei instalate în aer liber, este esențial să alegeți cabluri rezistente la temperaturi ridicate și raze UV. Teaca exterioară a cablului ar trebui să utilizeze materiale rezistente la UV (cum ar fi polietilen sau polietilenă reticulată) pentru a se asigura că acesta nu este ușor îmbătrânit, crăpat sau degradat în medii la temperaturi ridicate.
5.4 Certificare și standarde de siguranță
Asigurați -vă că alegeți cabluri care îndeplinesc standardele internaționale de siguranță, cum ar fi Tüv, UL, etc. Aceste certificări pot asigura siguranța și stabilitatea cablurilor în diferite condiții de muncă.
