În sistemele moderne de putere, panourile de control sunt componente foarte importante, în special în sistemele fotovoltaice (PV), care sunt responsabile de controlul, monitorizarea și protejarea funcționării întregului sistem. Pentru a asigura fiabilitatea și siguranța panoului de control, este crucial să selectați corect firele și cablurile. Firurile utilizate în panoul de control nu trebuie să aibă doar o conductivitate bună, dar să îndeplinească și anumite rezistență la temperatură ridicată, rezistență la coroziune, rezistență la uzură și alte caracteristici pentru a asigura o funcționare stabilă pe termen lung.
Acest articol va discuta în detaliu selecția ** cabluri fotovoltaice (cabluri solare) și fire fotovoltaice (fire solare) ** în panoul de control al sistemului fotovoltaic, concentrându -se pe tipurile de sârmă aplicabile, specificațiile, cerințele de instalare și modul de a alege cele mai potrivite cabluri și fire.
1.. Panoul de control și selecția cablului
Panoul de control este utilizat pentru a monitoriza și gestiona diverse componente din sistemul de alimentare. În sistemul fotovoltaic, panoul de control este conectat la invertor,Panouri fotovoltaice, echipamente de depozitare a energiei etc. pentru a asigura transmiterea eficientă a energiei electrice și funcționarea în siguranță a echipamentului. Conexiunea de sârmă și cablu în interiorul panoului de control este crucială, nu numai pentru a asigura transmiterea fiabilă a curentului, dar și pentru a rezista provocărilor mediului extern, cum ar fi temperatura ridicată, razele ultraviolete, umiditatea etc.
2. Tipuri de fire utilizate în panourile de control fotovoltaice
Tipurile de fire utilizate în interiorul și în afara panoului de control depind în principal de tensiunea, curentul, condițiile de mediu și cerințele de stabilitate pe termen lung ale cablului. Sistemele fotovoltaice includ, de obicei, circuite cu curent continuu (DC) și circuite alternative de curent (AC), astfel încât firele și cablurile utilizate în panoul de control vor varia, de asemenea, în funcție de tipul de curent și de dimensiunea sistemului.
2.1 Cablu fotovoltaic

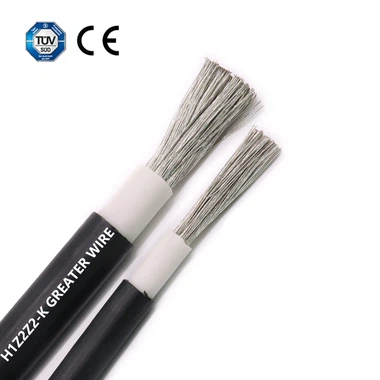

Cablurile fotovoltaice (cabluri solare) sunt special concepute pentru a fi utilizate în sistemele fotovoltaice solare, în special pentru transmisia de energie între panouri și invertoare. Aceste cabluri folosesc de obicei conductoare de cupru, au o conductivitate ridicată, rezistență la UV, rezistență la temperatură ridicată și alte caracteristici și sunt potrivite pentru a lucra în medii în aer liber. În panoul de control, principala funcție a cablurilor fotovoltaice este conectarea modulelor fotovoltaice, invertoarelor, dispozitivelor de stocare a energiei etc.
Specificațiile tipice ale cablurilor fotovoltaice includ:
Dimensiunea și specificațiile:Calibrele comune de cablu fotovoltaice sunt 10 AWG, 12 AWG, 14 AWG, etc. Alegerea ecartamentului de sârmă depinde în principal de distanța de încărcare curentă și de transmisie de cablu.
Rezistență la mediu:Teaca exterioară a cablurilor fotovoltaice este de obicei confecționată din materiale rezistente la UV și rezistente la intemperii, ceea ce poate preveni deteriorarea cablului de la factori precum lumina soarelui, ploaia, vânt și nisip.
Nivel de tensiune:Cablurile fotovoltaice au diferite niveluri de tensiune, inclusiv 600V, 1000V și 1500V. Alegerea nivelului de tensiune potrivit poate asigura siguranța și stabilitatea transmisiei de energie.
2.2 Sârmă fotovoltaică
Sârmă fotovoltaică (sârmă solară) se referă la firul utilizat în sistemele fotovoltaice, care folosește de obicei și conductoare de cupru și are caracteristici similare de rezistență la mediu ca cabluri fotovoltaice. Firele fotovoltaice sunt de obicei utilizate pentru conexiunile dintre panouri și între panourile de control și invertoare.
Diferența dintre fire și cabluri:Firele sunt de obicei conductoare unice, în timp ce cablurile sunt structuri care combină mai multe conductoare. Firele pot fi utilizate pentru conexiuni la distanță scurtă în panourile de control.
Rezistență la temperatură ridicată și UV:Firele fotovoltaice trebuie să poată rezista la expunerea la temperatură ridicată pe termen lung și la radiațiile UV pentru a asigura funcționarea stabilă a sistemului.
Abraziune și rezistență chimică:Teaca exterioară a firelor fotovoltaice trebuie să fie rezistentă la coroziunea chimică, în special atunci când funcționează în zone de mediu complexe.
2.3 Baza pentru selectarea cablurilor și firelor panoului de control
Atunci când alegeți cablurile și firele potrivite, trebuie luați în considerare mai mulți factori, inclusiv încărcarea curentă, cerințele de tensiune, mediul de lucru, etc. Iată câteva criterii comune de selecție:
Încărcare curentă:Cablurile sau firele cu diferite specificații au capacități de transport curente diferite. Pentru sistemele cu curenți mai mari, cablurile mai groase (cum ar fi 10 AWG sau 8 AWG) sunt de obicei necesare pentru a se asigura că supraîncălzirea sau deteriorarea nu are loc în timpul transmisiei de energie.
Cerințe de tensiune:Cablurile sau firele din panoul de control trebuie să îndeplinească cerințele de tensiune ale sistemului fotovoltaic și sunt selectate de obicei cabluri cu ratinguri de 600V, 1000V sau 1500V.
Condiții de mediu:Având în vedere că panoul de control poate fi utilizat în diferite condiții de mediu, cablurile și firele trebuie să aibă caracteristici precum rezistența UV, rezistența la temperatură ridicată și rezistența la umiditate pentru a asigura stabilitatea pe termen lung a cablurilor.
Metoda de instalare:Metoda de instalare a cablului va afecta și selecția. De exemplu, firele mai scurte sunt de obicei utilizate pentru conectarea în interiorul panoului de control, în timp ce cablurile externe pot avea nevoie să aibă caracteristici rezistente la apă și rezistente la intemperii.
3. Specificațiile și standardele cablurilor și firelor fotovoltaice
Pentru a asigura siguranța și fiabilitatea transmisiei de energie, cablurile și firele fotovoltaice trebuie să respecte standardele internaționale relevante. Iată câteva standarde și certificări comune:
IEC 60216:Acest standard implică stabilitatea termică a materialelor de izolare a cablurilor fotovoltaice pentru a se asigura că cablurile pot funcționa mult timp în medii cu temperaturi ridicate.
IEC 60332-1:Acesta este standardul de protecție împotriva incendiilor pentru propagarea flăcării cablului, asigurându -se că cablul nu va răspândi flăcări în caz de incendiu.
UL 4703:Standardul de cablu fotovoltaic al SUA, aplicabil cablurilor și firelor din sistemele fotovoltaice, asigurându -se că îndeplinesc cerințele de siguranță ale pieței americane.
Certificare Tüv:Certificarea germană, asigurându-se că cablurile fotovoltaice îndeplinesc cerințe de înaltă calitate și le asigură fiabilitatea în utilizarea pe termen lung.
Aceste standarde asigură siguranța, durabilitatea și stabilitatea cablurilor și firelor utilizate. Cablurile și firele panoului de control din sistemul fotovoltaic trebuie să îndeplinească aceste standarde pentru a evita defecțiunile sistemului din cauza problemelor prin cablu.
4. Cerințe de instalare pentrucabluri și fire ale panoului fotovoltaic de control
Instalarea cablurilor și a firelor este crucială pentru siguranța și eficiența sistemelor fotovoltaice. Mai ales în panoul de control, cablarea și instalarea rezonabilă pot evita pericolele de siguranță, cum ar fi deteriorarea cablurilor, scurtcircuite și incendii. Iată câteva precauții în timpul instalării:
4.1 Potrivirea specificațiilor cablurilor și firelor
Când selectați cabluri, trebuie să vă asigurați că specificațiile cablurilor se potrivesc cu cerințele curente. Curentul excesiv va determina supraîncălzirea cablului și prea puțin curent poate reduce eficiența transmisiei de energie. Utilizarea cablurilor care nu respectă standardele poate provoca eșecuri ale sistemului sau probleme de siguranță.
4.2 Acordați atenție razei de îndoire a cablului
În timpul instalării, trebuie să acordați atenție razei de îndoire a cablului. Înclinarea excesivă a cablului va afecta capacitatea de transport și stabilitatea actuală și poate chiar să provoace deteriorare cablului. În general, raza de îndoire a cablului nu trebuie să fie mai mică de 10 ori diametrul său.
4.3 Fixarea și protecția prin cablu
Cablul trebuie protejat de deteriorarea mecanică în timpul instalării, astfel încât trebuie să fie fixat prin conducte, paranteze sau alte dispozitive de protecție. În special, părțile expuse ale cablurilor din sistemul fotovoltaic ar trebui să fie protejate de conducte sau jgheaburi de cablu pentru a preveni întinderea, frecat sau corodat de forțele externe.
4.4 Preveniți supraîncălzirea și scurtcircuitul
În cazul unei transmisii cu curent ridicat, cablul poate genera multă căldură, astfel încât este necesar să se asigure că performanța de disipare a căldurii a cablului este bună. Evitați aranjarea strânsă între cabluri, mențineți un spațiu adecvat de disipare a căldurii și asigurați -vă că încărcarea cablului nu depășește capacitatea maximă de transport.
4.5 Inspecție și întreținere regulată
După instalarea sistemului fotovoltaic, este necesar să verificați în mod regulat starea cablurilor și firelor, în special a pieselor de conectare. Verificați în mod regulat dacă teaca exterioară a cablului este intactă, dacă conductorul este corodat și dacă îmbinările sunt ferme pentru a evita pericolele potențiale de siguranță.
