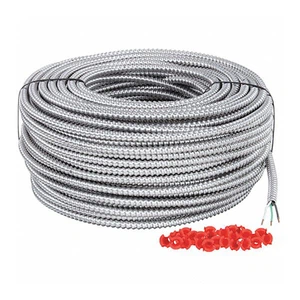

Cablul MC este un tip de cablu cu un conductor înfășurat într -o teacă metalică, potrivit pentru distribuția puterii, liniile de control și sistemele de alarmă de incendiu. În comparație cu cablurile AC (blindate), teaca metalică aCablu MCPoate servi atât ca conductoare de împământare a echipamentelor, cât și a firelor de împământare expuse sau izolate separate. Principalele sale caracteristici includ: 1. Durabilitate: teci de aluminiu sau oțel asigură o protecție mecanică suplimentară. 2. Instalare ușoară: Nu sunt necesare conducte sau teci suplimentare, economisind timp și costuri de construcție.3. Aplicabilă cu tărie: Potrivit pentru medii uscate și umede și poate fi instalat în subteran sau expus.
În diferite tipuri de cabluri MC, fiecare conductor este codat cu o culoare specifică pentru a asigura identificarea rapidă și precisă a funcției de sârmă în timpul instalării și întreținerii electrice.Luând Cablul MC 12awg Ca exemplu, descrieți în detaliu cerințele standard de codare a culorilor pentru cablurile MC
1. Codarea culorilor 12 2 cablu MC
12 2 Cablurile MC sunt utilizate de obicei pentru linii de 120V sau 277V, cu aplicații tipice, inclusiv circuite de priză și circuite de iluminare. Conține două fire de 12 calibre (AWG) și un fir de împământare gol sau verde în interior. Codificarea standard a culorilor este următoarea:
Negru (HOT 1): Sârmă de fază principală, firul viu conectat la sursa de alimentare.
Neutru: firul neutru completează bucla de circuit.
Cupru verde sau gol (sol): sârmă de împământare, oferind protecție împotriva circuitului.
În aplicațiile monofazate 120V sau 277V, firele negre sunt de obicei conectate la întrerupătoare, firele albe sunt conectate la capătul neutru al circuitului de încărcare, iar firele expuse sau verzi sunt împământate pentru a asigura siguranța sistemului electric.
2. Codarea culorilor 12 3 cablu MC
12 3 Cablurile MC sunt potrivite pentru circuitele cu fază dublă cu 208V, 240V sau 480V, sau pentru circuite monofazate 120V care necesită un control independent al comutatorului. De exemplu, în iluminatul rezidențial și comercial, atunci când se utilizează sursă de alimentare trifazată, 12 3 cabluri MC pot fi utilizate pentru a controla mai multe lămpi. Codificarea culorilor este următoarea:
Negru (Hot 1): Linia principală live.
Roșu (fierbinte 2): Sârmă live din a doua fază, potrivită pentru echipamente de 240V sau circuite de comutare duală.
Neutru: sârmă neutră.
Cupru verde sau gol (sol): sârmă de împământare.
Când sunt utilizate pentru linii de 120V, firele negre și roșii pot fi conectate la comutatoare diferite pentru a controla două sarcini independente. Când sunt utilizate pentru linii de 240V, firele negre și roșii sunt conectate la L1 și, respectiv, la L2, oferind o sursă de alimentare în două faze.
3. Codarea culorilor 12 4 cablu MC
12 4 Cablurile MC sunt utilizate în principal pentru sisteme de alimentare 3- faza 208V, 240V sau 480V sau circuite de control mai complexe multi -comutatoare. Codificarea culorilor este următoarea:
Negru (Hot 1): prima linie fierbinte în fază.
Roșu (fierbinte 2): linia live din a doua fază.
Albastru (fierbinte 3): Sârmă vie din a treia fază.
Neutru: sârmă neutră.
Cupru verde sau gol (sol): sârmă de împământare.
Această configurație este deosebit de frecventă în mediile comerciale și industriale, cum ar fi furnizarea de energie motoare trifazate sau pentru sistemele de control ale elevatorilor în clădirile cu mai multe povești. Firurile live negre, roșii și albastre corespund fazelor A, B și C ale sursei de alimentare trifazate, asigurând distribuția echilibrată a sarcinii în sarcini trifazate, cum ar fi motoare sau echipamente HVAC.
4. Codarea culorilor 12 5 cablu MC
Cablul de 125 MC adaugă în continuare un fir viu suplimentar, potrivit pentru sisteme electrice mai complexe, cum ar fi 3- Faza 277/480V, distribuția, sisteme de iluminat de urgență sau control HVAC. Codificarea culorilor este următoarea:
Negru (Hot 1): prima linie fierbinte în fază.
Roșu (fierbinte 2): linia live din a doua fază.
Albastru (fierbinte 3): Sârmă vie din a treia fază.
Portocaliu (pământ izolat): sârmă de împământare de izolare (utilizată pentru echipamente sensibile).
Neutru: sârmă neutră.
Cupru verde sau gol (sol): sârmă de împământare a echipamentelor.
Firurile portocalii sunt utilizate în mod obișnuit pentru izolarea sistemelor de împământare (IG) și sunt potrivite pentru medii precum echipamente medicale și camere de server de calculator sensibile la zgomotul electric. Această configurație asigură că dispozitivul nu este afectat de interferența electromagnetică și îmbunătățește calitatea puterii.
5. Codificarea culorilor 14 2 Cablu MC de alarmă de incendiu
Cablul 14 2 MC de alarmă de incendiu este proiectat special pentru sistemele de alarmă de incendiu și îndeplinește cerințele capitolului NEC 760 privind circuitele de protecție împotriva incendiilor. Datorită cerințelor de fiabilitate ridicate ale circuitului de alarmă de incendiu, codificarea culorilor sale este de asemenea diferită de cea a cablurilor MC obișnuite:
Roșu (circuit de alimentare FPLR): linie de transmisie a semnalului de alarmă de incendiu (de obicei live).
Negru (circuit de retur): fire de conectare a circuitului.
Cupru verde sau gol (sol): sârmă de împământare.
În anumite aplicații speciale, cablul 14 2 MC de alarmă de incendiu poate fi configurat în roșu și alb, unde:
Roșul reprezintă linia de transmisie a semnalului de alarmă.
Albul reprezintă linia neutră sau linia de semnal de întoarcere.
Această configurație este potrivită pentru dispozitive precum coarne de alarmă de incendiu, buzunare, iluminat de urgență și detectoare de fum.
ImportanțaCablu MCCodificarea culorilor
Identificarea corectă a codificării culorilor cablurilor MC este crucială pentru următoarele aspecte:
Siguranță: împiedicați erorile de cablare să provoace scurtcircuite, șocuri electrice sau incendii.
Conformitate: asigurați respectarea reglementărilor NEC și a construcțiilor locale.
Comoditate de întreținere: facilitează tehnicienii să identifice rapid circuitele și să reducă timpul de depanare.
Compatibilitatea sistemului: Asigurați -vă că cablurile de diferite niveluri, faze și scopuri de tensiune nu sunt confuze pentru utilizare.
