În sistemele electrice moderne, cablurile de curent alternativ sunt puntea critică între sursa de alimentare și sarcină. O problemă comună, dar adesea trecută cu vederea, este selectarea dimensiunii corecte a cablului. Alegerea unui cablu prea mic poate duce la supraîncălzire, performanță redusă și chiar riscuri de siguranță, în timp ce selectarea unui cablu prea mare poate duce la costuri inutile.
Cablurile AC90, în special, sunt utilizate pe scară largă în proiecte industriale, comerciale și rezidențiale mari. Alegerea dimensiunii potrivite nu este doar crucială pentru siguranță, ci are un impact și asupra eficienței generale a sistemului și eficienței-costurilor. Dacă intenționați să instalați sau să actualizați cabluri de curent alternativ, înțelegerea metodelor de calcul și a principiilor de selecție este esențială. Acest articol vă va ghida prin procesul de dimensionare a cablului AC90 și vă va ajuta să alegeți cel mai potrivit produs pentru proiectul dvs.

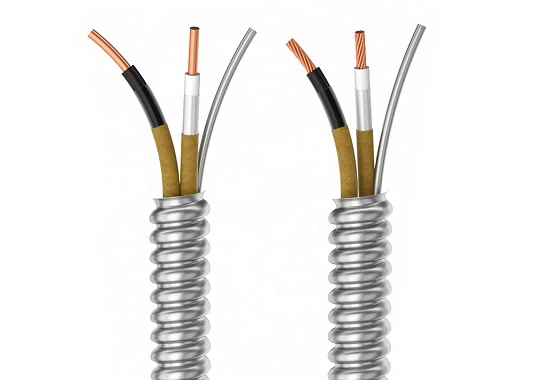

Privire de ansamblu asupraCabluri AC90
Cablurile AC90 sunt cabluri de alimentare de înaltă-performanță, durabile, utilizate în mod obișnuit pentru transmisia de putere de- până la medie-tensiune joasă. Caracteristicile lor cheie includ:
- Rezistență ridicată la căldură: Capabil să funcționeze în mod fiabil în medii cu temperatură-înaltă
- Izolație excelentă: Previne scurgerea curentului si asigura siguranta
- Aplicații versatile: Potrivit pentru instalații industriale, clădiri comerciale și proiecte rezidențiale mari
- Fiabilitate ridicată: Mentine rezistenta scazuta in timp, minimizand pierderile de energie
Datorită stabilității și siguranței lor, cablurile AC90 sunt alegerea preferată pentru multe proiecte energetice. Cu toate acestea, diferite proiecte au cerințe diferite pentru capacitatea curentă, lungimea cablului și mediul de instalare, ceea ce face critică dimensionarea adecvată.
Factori cheie care afectează dimensiunea cablului AC
La selectarecablu AC90dimensiunea, trebuie luați în considerare câțiva factori cheie:
Curent de sarcină
Sarcina principală a unui cablu este de a transporta curentul în siguranță. Curenții de sarcină mai mari necesită secțiuni transversale mai mari de cablu-pentru a preveni supraîncălzirea și pentru a asigura funcționarea în siguranță.
Nivel de tensiune
Nivelurile de tensiune determină cerințele de izolație. Cablurile de tensiune mai mare au nevoie de izolație mai groasă pentru a preveni defecțiunile și scurgerile.
Lungimea cablului și căderea de tensiune
Trecerile mai lungi ale cablului au ca rezultat o cădere mai mare de tensiune. Ignorarea căderii de tensiune poate împiedica echipamentul să primească suficientă tensiune, afectând performanța.
Mediul de instalare
Temperaturile ambientale ridicate, gruparea cablurilor sau instalarea conductelor pot reduce capacitatea de curent-și pot necesita factori de reducere.
Tipul cablului și evaluarea izolației
Diferite tipuri de cabluri (un-conductor, trei-conductor, ecranat etc.) și materiale de izolație au capacități de încărcare diferite. Selecția ar trebui să se bazeze pe condițiile proiectului.
Formule și metode de calcul pentru cabluri de curent alternativ
Pentru a asigura o funcționare în siguranță, dimensionarea cablului trebuie să țină cont de curent, tensiune și alți factori. Metodele de calcul utilizate în mod obișnuit includ:
Calcul curent de încărcare
Pentru circuite monofazate:
I=PV×PFI=\\frac{P}{V \\times PF}I=V×PFP
Pentru circuite cu trei-faze:
I=P3×V×PFI=\\frac{P}{\\sqrt{3} \\times V \\times PF}I=3×V×PFP
III: curent de sarcină (A)
PPP: putere (W)
VVV: Tensiune (V)
PFPFPF: factor de putere
Calculul căderii de tensiune
ΔV=3×I×L×Z\\Delta V=\\sqrt{3} \\times I \\times L \\times ZΔV=3×I×L×Z
ΔV\\Delta VΔV: Căderea de tensiune admisă (V)
LLL: lungime cablu (m)
ZZZ: impedanța cablului (Ω/m)
Pași de dimensionare
Determinați puterea de sarcină și nivelul de tensiune
Calculați curentul de sarcină
Selectați secțiunea transversală{0}}corespunzătoare a cablului în funcție de lungime și de căderea de tensiune permisă
Aplicați factori de derating de mediu pentru a finaliza dimensiunea cablului
Urmând acești pași, chiar și non--profesioniștii pot determina cu exactitate dimensiunea corectă a cablului pentru proiectele lor.
Greșeli și precauții frecvente
În practică, greșelile comune în dimensionarea cablurilor includ:
- Subestimarea curentului de sarcină: Ignorând curenții de pornire și potențiala extindere viitoare
- Neglijarea căderii de tensiune: În special pentru cabluri lungi, care pot afecta performanța echipamentului
- Ignorarea factorilor de mediu: Temperatura ridicată, cablurile grupate sau instalarea conductelor reduc capacitatea de curent
- Sublinierea excesivă a costurilor: Alegerea cablurilor ieftine poate duce la riscuri de siguranță și la costuri mai mari de întreținere
Sfat:Combinați calculele cu sfatul furnizorilor profesioniști pentru a evita erorile de dimensionare.
Cum să alegeți produsul de cablu potrivit
Selectând dreaptacablu AC90implică mai mult decât calcule. Luați în considerare calitatea produsului, serviciul furnizorului și asistența post{1}}vânzare:
- Brand si calitate: Cablurile de-înaltă calitate au certificări de siguranță și o durată lungă de viață
- Potrivirea modelului: Alegeți în funcție de curent, tensiune și condițiile de mediu
- Suport tehnic: Furnizori care oferă instrumente de selecție, îndrumări pentru instalare și serviciul post{0}}vânzare
- Cost vs. serviciu: luați în considerare eficiența operațională-pe termen lung, nu doar prețul inițial
Dimensionarea corectă a cablului AC90 este cheia pentru distribuția sigură și eficientă a energiei. Prin calculul curentului de sarcină, căderea de tensiune și luând în considerare factorii de mediu, puteți asigura o funcționare stabilă și fiabilă, evitând în același timp cheltuielile inutile.
LaDongguan Greater Wire & Cable Co., Ltd., oferim experiență vastă și echipe profesionale pentru a oferi soluții unice-pentru proiectele de cablu AC90. Indiferent dacă proiectul dvs. este mare sau mic, vă oferim asistență tehnică completă și servicii-de la selecție, îndrumări de instalare până la asistență post-vânzare.
Avantajele noastre:
- Cabluri AC90 de{0}}înaltă calitate, cu performanțe de siguranță fiabile
- Asistență completă pre-vânzare și post{1}}vânzare pentru toate nevoile clienților
- Soluții personalizate pentru proiecte de orice dimensiune
Contactați-ne astăzi pentru consultanță profesională și cotații:
- Dongguan Greater Wire & Cable Co., Ltd.
- Tel/WhatsApp/WeChat: +86 135 1078 4550 / +86 136 6257 9592
- E-mail: manager01@greaterwire.com
Alegerea cablului AC potrivit nu este doar o decizie tehnică-ci asigură siguranță, eficiență și liniște sufletească. Permiteți-ne să vă ajutăm să oferiți cel mai profesionist asistență pentru fiecare cablu.
