În sistemele electrice, conectarea cablurilor la diverse componente este un pas critic care asigură transmiterea eficientă și sigură a energiei electrice. Printre diferitele tipuri de cabluri utilizate în diferite industrii, cablul circular portocaliu este una dintre cele mai utilizate opțiuni datorită durabilității, flexibilității și culorii distinctive pentru siguranță. Cablul circular portocaliu prezintă de obicei mai mulți conductori încorporați într -o teacă exterioară de protecție, ceea ce îl face potrivit pentru numeroase aplicații, inclusiv distribuția de energie, telecomunicații și chiar în medii care necesită o vizibilitate ridicată.
Dar cât de exact este conectat un cablu circular portocaliu la alte cabluri sau componente? În acest articol, vom explora metodele, instrumentele și cele mai bune practici implicate în conectarea cablurilor circulare Orange la alte componente electrice, cum ar fi surse de alimentare, dispozitive, joncțiuni și alte cabluri. Înțelegerea acestor tehnici de conectare este vitală pentru a se asigura că sistemele electrice rămân operaționale, sigure și fiabile.
1. Înțelegerea elementelor de bază aleCablu circular portocaliu

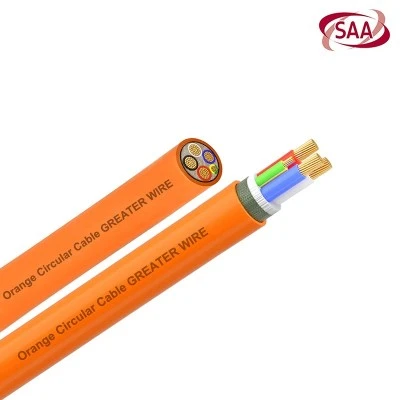

Înainte de a vă scufunda în specificul conectării unui cablu circular portocaliu, este important să înțelegeți componentele și structura sa de bază. Un cablu circular portocaliu constă în general din mai multe straturi:
Dirijori: Acestea sunt firele interioare, adesea realizate din cupru sau aluminiu, care poartă curentul electric. Numărul și tipul de conductoare depind de aplicarea cablului și de capacitatea electrică necesară.
Izolare: Înconjurarea fiecărui conductor este un strat izolant care previne scurtcircuite și scurgeri electrice. Izolația poate fi realizată din PVC, teflon sau alte materiale concepute pentru a rezista la stresul electric și factorii de mediu.
Teacă: Stratul exterior al cablului este proiectat pentru protecție. Culoarea portocalie a tecii este deosebit de utilă în mediile industriale și în aer liber pentru vizibilitate și siguranță. Teaca oferă protecție mecanică și, în funcție de material, poate oferi, de asemenea, rezistență la radiații UV, umiditate și substanțe chimice.
Având în vedere varietatea de utilizări și medii în care sunt utilizate cabluri circulare portocalii, conexiunile lor la alte componente trebuie să fie făcute cu grijă pentru a se asigura că acestea funcționează optim.
2. Tipuri de conexiuni pentruCabluri circulare portocalii
Metoda de conectare a unui cablu circular portocaliu la alte cabluri sau componente depinde de tipul de conexiune necesar. Metodele de conectare comune includ:
a) Conexiuni mecanice
Conexiunile mecanice implică îmbinarea fizică a conductoarelor a două cabluri sau componente. Următoarele sunt câteva metode comune pentru realizarea conexiunilor mecanice:
Conectori de sârmă Twist-on (piulițe de sârmă): Aceasta este una dintre cele mai utilizate metode pentru conectarea cablurilor. Un conector de răsucire, adesea din plastic, este folosit pentru a ține împreună mai multe fire, care sunt răsucite împreună. Aceasta este o metodă simplă, fiabilă și rentabilă de conectare a cablurilor circulare portocalii la alte cabluri sau componente în aplicații joase și medii de tensiune.
Borne cu șuruburi: În multe dispozitive și panouri electrice, cablurile circulare portocalii sunt conectate la bornele cu șurub. Capetele dezbrăcate ale cablului sunt introduse sub un șurub, care este apoi strâns pentru a asigura cablul în loc. Acest tip de conexiune este deosebit de frecvent în cutiile de joncțiune, prize și întrerupătoare.
Conectori de crudă: Un conector de CRIM este un conector metalic care este plasat peste capătul dezbrăcat al unui fir. Conectorul este apoi comprimat (sertizat) cu un instrument special pentru a asigura firul în loc. Această metodă este utilizată în mod obișnuit pentru cablurile circulare portocalii atunci când se face conexiuni la terminale sau alte cabluri, deoarece oferă o conexiune puternică și permanentă.
Conexiuni pentru conectare și priză: Pentru conexiunile modulare în care componentele trebuie să fie deseori conectate sau deconectate frecvent, se folosesc adesea conexiunile plug-and-socket. Acești conectori pot fi folosiți cu cabluri circulare portocalii pentru a oferi conexiuni rapide și sigure la dispozitive sau alte echipamente electrice.
b) Conexiuni de lipit
Lipirea este o metodă de conectare permanentă a două sau mai multe fire prin topirea unui material de umplutură (lipit) pe conductor. Această metodă creează o conexiune electrică solidă și fiabilă între cablul circular portocaliu și o altă componentă, care este utilă în special pentru componente electrice mici, cum ar fi plăcile de circuit și conectorii.
Lipirea necesită o manipulare atentă pentru a se asigura că lipirea nu se varsă pe izolație sau nu provoacă daune conductorului. În plus, tubul de micșor termic sau banda electrică este adesea utilizat pentru a izola conexiunea și a preveni scurtcircuitele.
c) cutii de joncțiune și plăci de distribuție
În sistemele electrice complexe, cablurile circulare portocalii sunt adesea conectate la cutii de joncțiune sau plăci de distribuție. Aceste dispozitive permit interconectarea mai multor cabluri, păstrând sistemul organizat și în siguranță.
Cutii de joncțiune: O cutie de joncțiune este utilizată pentru a adăposti conexiunile dintre fire, oferind o zonă sigură și accesibilă pentru conexiuni electrice. Cablurile sunt dezbrăcate la capete, introduse în cutia de joncțiune și conectate folosind piulițe de sârmă, borne cu șurub sau alți conectori.
Plăci de distribuție: În sisteme mai mari, în special în setări industriale sau comerciale, cablurile circulare portocalii sunt adesea conectate la plăci de distribuție. Aceste plăci distribuie energia electrică în diferite părți ale sistemului, iar conexiunile sunt realizate prin întrerupătoare, blocuri terminale și barele de autobuze.
d) folosind tăvi de cablu și conducte
Deși nu este o metodă directă de conectare a cablului circular portocaliu la componente, utilizarea tăvilor de cablu și a conductelor este o parte importantă pentru asigurarea instalațiilor de cablu sigure și organizate. Conductele și tăvile protejează cablurile de daunele fizice și oferă o modalitate de a ruta cablurile prin clădiri sau site -uri industriale, inclusiv conexiuni la panouri sau dispozitive electrice.
Tăvi de cablu: Acestea sunt ideale pentru sisteme mai mari în care trebuie să fie dirijate mai multe cabluri. Acestea ajută la menținerea cablurilor circulare portocalii aranjate perfect și la reducerea riscului de încurcătură, uzură sau deteriorare.
Conducte: Conductele sunt tuburi de protecție prin care sunt conduse cablurile pentru a le proteja de deteriorarea mecanică, umiditatea și alți factori de mediu. Sunt utile în special pentru instalațiile în aer liber și în medii care necesită o protecție suplimentară pentru cablurile circulare portocalii.
3. Dezbrăcarea și pregătirea cablului circular portocaliu pentru conectare
Înainte de a conecta cablul circular portocaliu la o altă componentă, este esențial să pregătiți corect cablul. Acest proces implică dezbrăcarea tecii exterioare și izolația pentru a expune conductorul, asigurând în același timp că secțiunea expusă a conductorului este curată și lipsită de deteriorare.
Dezvoltarea tecii exterioare și izolația
Pentru a pregăti cablul circular portocaliu pentru conectare, trebuie urmați următorii pași:
Tăiați cablul la lungime: Măsurați și tăiați cablul circular portocaliu la lungimea dorită. Asigurați -vă că cablul nu este prea lung pentru a evita slăbirea inutilă și că este suficient de lung pentru a ajunge la punctul de conectare fără a fi întins.
Dezbrăcați teaca exterioară: Folosind un instrument specializat de dezbrăcare a cablurilor, îndepărtați cu atenție teaca exterioară a cablului circular portocaliu, fără a deteriora izolația de bază. Lungimea tecii eliminate ar trebui să fie suficientă pentru a permite cablului să ajungă la terminal sau punct de conectare.
Dezbrăcați izolația de conductoare: Odată ce teaca exterioară este îndepărtată, folosiți un stripper de sârmă pentru a dezbrăca izolația de fiecare conductor individual. Lungimea dezbrăcată ar trebui să se potrivească cu cerințele punctului de conectare, de obicei în jur de 1/2 până la 3/4 inci (12-20mm), în funcție de tipul de conectare.
Inspectați conductorii: După dezbrăcare, inspectați capetele conductorului pentru orice deteriorare, frământare sau contaminare. Curățați capetele expuse, dacă este necesar, pentru a asigura o conexiune bună.
Alegerea conectorului potrivit
După pregătirea cablului circular portocaliu, va trebui să alegeți conectorul corespunzător pentru aplicația specifică. De exemplu, atunci când vă conectați la o casetă de joncțiune sau la terminalul dispozitivului, puteți alege piulițe de sârmă, borne cu șurub sau conectori de crimă, în funcție de tipul de conexiune.
4. Cele mai bune practici pentru conexiuni sigure și fiabile
Asigurarea că cablul circular portocaliu este conectat în siguranță și necesită în mod fiabil atenție la câteva cele mai bune practici:
Evitați conexiunile excesive
Șuruburile sau conectorii excesivi pot deteriora cablul sau conectorul, ceea ce duce la conexiuni slabe și pericole potențiale, cum ar fi supraîncălzirea sau pantaloni scurți electrici. Urmați întotdeauna specificațiile de cuplu recomandate ale producătorului pentru terminalele cu șuruburi sau conectorii.
Folosiți instrumente adecvate
Utilizarea instrumentelor potrivite este esențială pentru a face conexiuni sigure și fiabile. Strippers de sârmă, instrumente de sertizare și șurubelnițe ar trebui să fie dimensionate corect pentru tipurile de cablu și conector pentru a asigura o manipulare corectă.
Izolați și protejați conexiunile
După efectuarea conexiunii, asigurați -vă întotdeauna că conductoarele expuse sunt izolate și protejate corespunzător. Utilizați tuburi de micșorare termic, bandă electrică sau alte materiale de izolare pentru a preveni scurtcircuite și pentru a proteja conexiunea de deteriorarea externă.
Etichetați conexiunile
Etichetarea corectă a conexiunilor poate ajuta la prevenirea greșelilor în timpul depaniei sau întreținerea viitoare. Marcați cablurile și punctele de conectare în mod clar cu etichete pentru a indica tensiunea, curentul și scopul conexiunii.
